一、產(chǎn)品概述
環(huán)氧云鐵中間漆是雙組份厚漿型環(huán)氧云鐵涂料，成分中含有云母氧化鐵，漆膜具有優(yōu)異的屏蔽性、防腐性、厚涂性；環(huán)氧云鐵中間漆主要用在大中型項(xiàng)目的中間涂層使用，連接底漆和面漆，提高整體漆膜的防腐效果。
二、產(chǎn)品組成
環(huán)氧樹脂、云母氧化鐵、防銹顏料、復(fù)合緩蝕劑、助劑、溶劑、固化劑。
三、產(chǎn)品特性
1.配伍性能好，可于多種涂料搭配使用，且與前、后道漆膜具有較好的附著力。
2.漆膜堅(jiān)韌、具有耐磨性能，可長(zhǎng)期保持柔韌性。
3.一次性涂膜厚，固體份含量高，抗沖擊性能好。
4.封閉性能好，能有效阻止腐蝕介質(zhì)的滲透，達(dá)到隔離防銹目的。
5.對(duì)工業(yè)和化學(xué)大氣環(huán)境有較好的耐候性。
四、主要用途
本產(chǎn)品可用在環(huán)氧底漆、環(huán)氧防銹漆、環(huán)氧富鋅底漆、無(wú)機(jī)富鋅底漆等高性能防銹漆的中間層漆和封閉涂層，以增強(qiáng)整個(gè)涂層的層間附著力和保護(hù)性能；可以用在鋼鐵上金屬噴鋅層或鍍鋅鋼鐵表面的封閉涂層漆；可用在鋁合金表面底漆之用；也可直接涂裝在經(jīng)噴砂處理的鋼鐵類金屬表面做為防銹底漆之用。
五、技術(shù)參數(shù)
外觀顏色：灰色
型 號(hào)：AB雙組份（A組份為漆料，B組份為固化劑）
適用底材：鋼鐵類金屬表面
混合比例：漆料：固化劑=5:1（重量比）
理論涂布率：（㎡/遍）0.18kg（以干膜厚度30μm計(jì)）
閃 點(diǎn)：≥25℃
熟化時(shí)間：30min
適用期：1h
干燥時(shí)間：(25℃) 表干：≤2h， 實(shí)干：≤24h， 硬干：7d（涂膜完全固化）
復(fù)涂間隔時(shí)間：(25℃)：≥24h以上
包 裝：（組）25kg

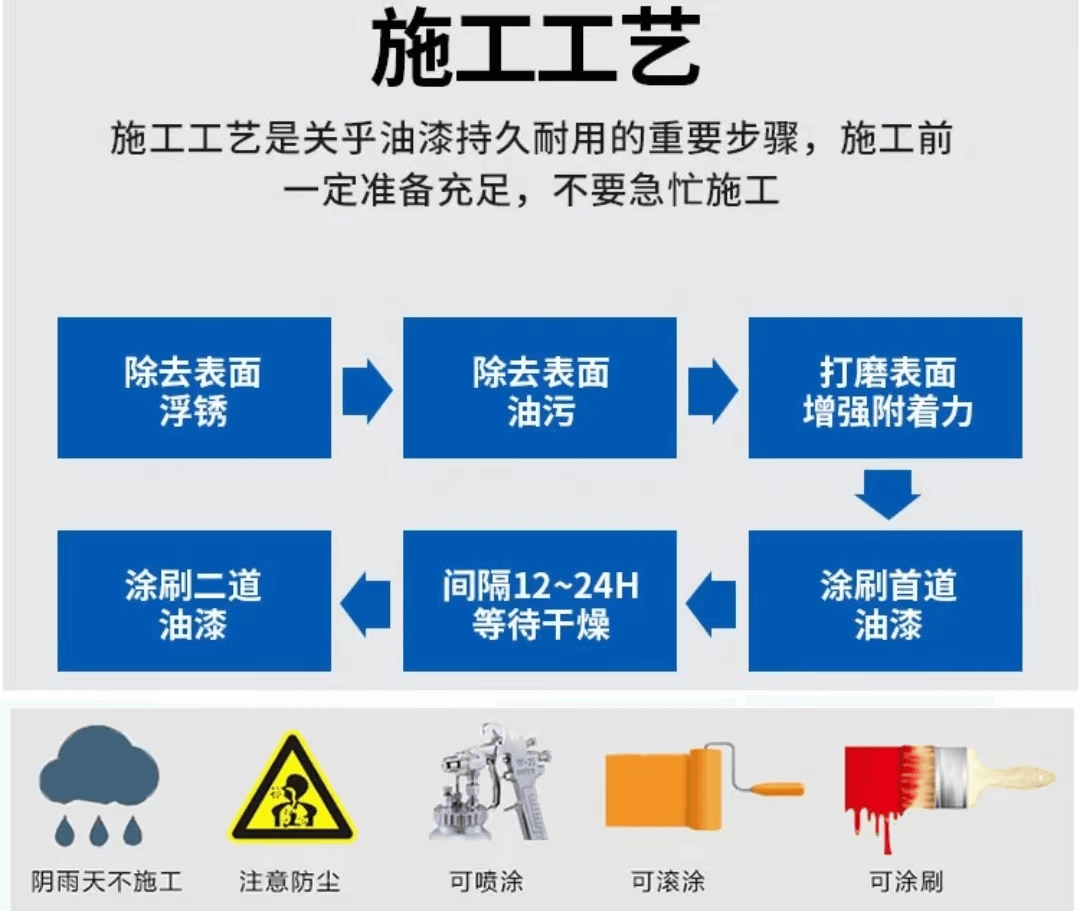

六、涂裝參考
1.環(huán)境溫度5—38℃，空氣相對(duì)濕度小于75%。
2.底材溫度低于5℃時(shí)，可適當(dāng)增加固化劑。
3.鋼材噴砂除銹至Sa2.5級(jí)，表面粗糙度30~70μm。
4.手工除銹至St3級(jí)，清除被涂物表面的所有污物。
5.建議前道用漆：環(huán)氧類底漆、無(wú)機(jī)硅底漆。
6.建議后道用漆：環(huán)氧類面漆、丙烯酸聚氨酯、氯化橡膠、瀝青系、環(huán)氧酯等體系的涂料。

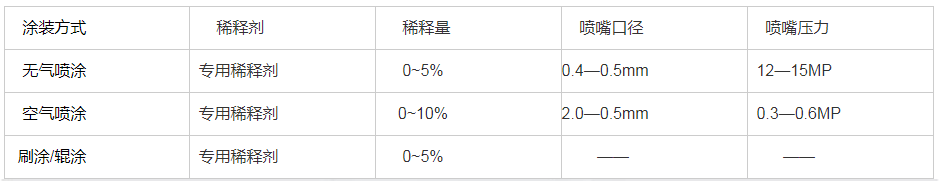

7.涂裝技術(shù)見下表：
七、注意事項(xiàng)
1.本產(chǎn)品應(yīng)存放在陰涼通風(fēng)干燥處，嚴(yán)禁雨淋、暴曬、遠(yuǎn)離火源。
2.任何儲(chǔ)存或運(yùn)輸不當(dāng)都會(huì)引起儲(chǔ)存期縮短，固化劑應(yīng)與漆料分開儲(chǔ)運(yùn)。
3.儲(chǔ)存溫度應(yīng)在25℃以下，保質(zhì)期為6個(gè)月。
4.超過儲(chǔ)存期的產(chǎn)品如不凝聚， 經(jīng)技術(shù)指標(biāo)經(jīng)檢驗(yàn)合格后可繼續(xù)使用。
