一、產(chǎn)品概述
乙烯基樹脂是由甲基丙烯酸與雙酚A環(huán)氧樹脂通過反應(yīng)合成的乙烯基樹脂，為熱固性樹脂。乙烯基樹脂秉承了環(huán)氧樹脂的優(yōu)良特性，固化性和成型性方面更為出色，能溶解于苯乙烯以及丙烯酸系單體。
二、產(chǎn)品特點
1.分子鏈兩端的雙鍵活潑，能促使乙烯基樹脂迅速固化，很快得到使用強(qiáng)度，得到具有高度耐腐蝕性聚合物。
2.采用丙烯酸合成，酯鍵邊的仲羥基可起保護(hù)作用，提高耐水解性。
3.樹脂含酯鍵量少，每摩爾比耐化學(xué)聚酯（雙酚A-富馬酸UPR）少35-50%，使其耐堿性能提高。
4.較多的仲羥基可以改善對玻璃纖維的濕潤性與粘結(jié)性，提高了層合制品的力學(xué)強(qiáng)度。
5.由于僅在分子鏈兩端交聯(lián)，所以，不但具有環(huán)氧樹脂的機(jī)械性能，同時又兼具不飽和樹脂的速硬性，并有較好的耐腐蝕性能。
6.耐化學(xué)性能好，能耐各種有機(jī)、有機(jī)酸、無機(jī)酸、含氧酸、及低濃度堿。
三、適用范圍
適用于各種規(guī)格的耐腐蝕整體玻璃鋼制品及內(nèi)襯，如貯槽、槽車、管道等。
適用于耐溫整體玻璃鋼及玻璃鋼構(gòu)件。
適用于玻璃纖維增加塑料制品。
適用于手糊、拉擠、纏繞等玻璃鋼成型工藝。
適用于化工車間重防腐工業(yè)地坪及強(qiáng)度高FRP制品等。
四、技術(shù)參數(shù)

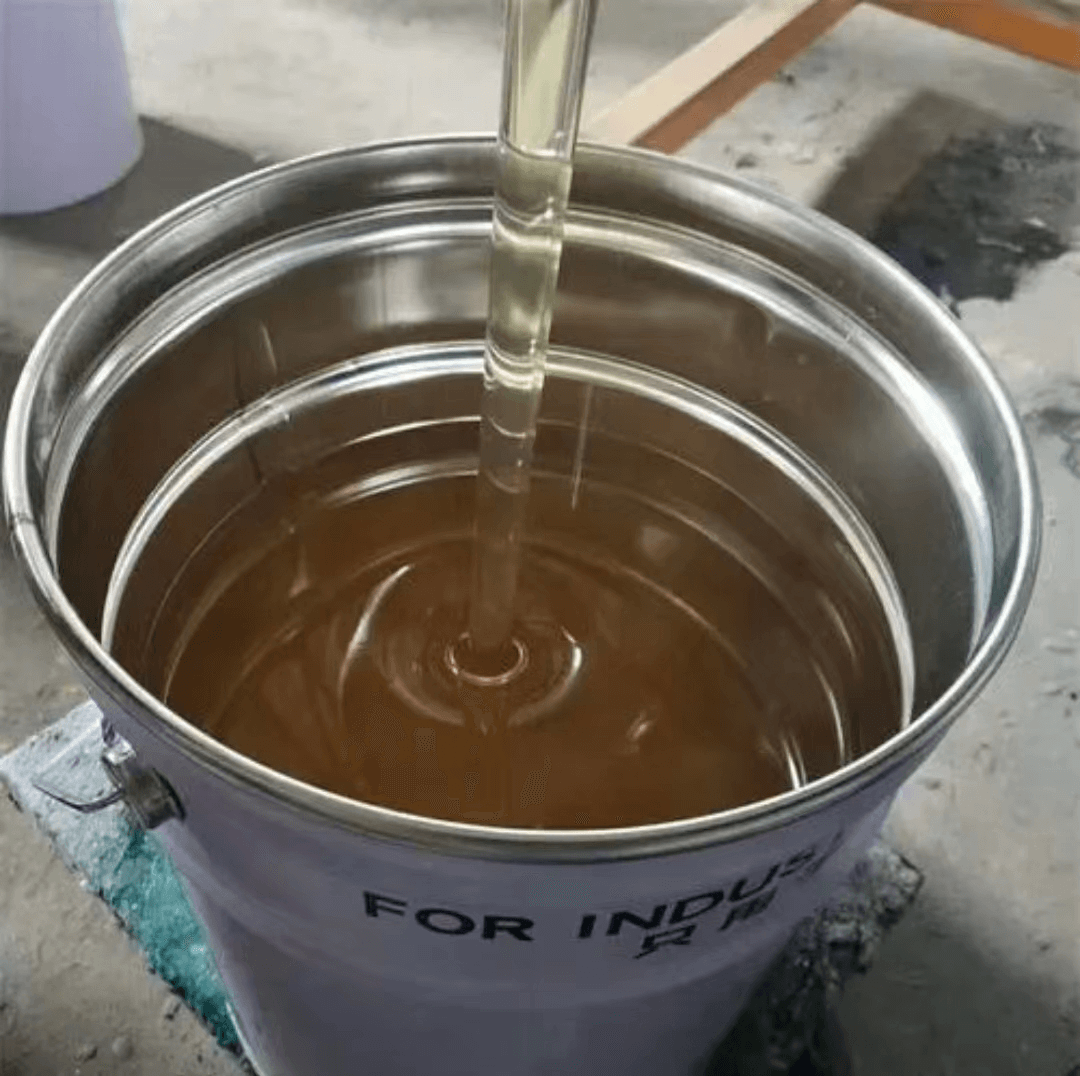

外 觀: 棕黃澄清液體
密 度：1.04±0.01
粘 度：450±100cps(LVT#3-60rpm/25℃)
固 含 量：55±1% kg/L
膠化時間： 15-25分
(55%MEKPO：1.2%，6%辛酸鈷：0.4%，100%DMA：0.05%，溫度：25℃水浴)
耐溫：120℃
包 裝：小包裝20kg/桶 大包裝220kg/桶
五、注意事項
1.本產(chǎn)品應(yīng)存放在陰涼干燥通風(fēng)處，嚴(yán)禁雨淋、暴曬，遠(yuǎn)離火源。
2.溫度25℃以下貯存期為3個月。
3.任何貯存或運輸不當(dāng)都會引起貯存期縮短，固化劑應(yīng)與促進(jìn)劑分開貯運。
4.超過儲存期的產(chǎn)品如不凝聚， 技術(shù)指標(biāo)經(jīng)檢驗合格后可繼續(xù)使用。
