一、產(chǎn)品概述
乙烯基防腐涂料是以改性乙烯基酯樹脂為成膜物質(zhì)，加入改性耐蝕顏填料、專用助劑及引發(fā)劑、促進(jìn)劑等經(jīng)研磨分散加工而制成的ABC三組份防腐涂料；本品粘結(jié)力強(qiáng)，耐酸耐腐蝕性能優(yōu)越，應(yīng)用廣泛，屬于新型高性能特種復(fù)合材料。
二、產(chǎn)品特點(diǎn)
1、耐腐蝕，抗?jié)B透；耐酸、耐堿、耐鹽及溶劑等腐蝕性介質(zhì)。
2、耐高溫，耐熱沖擊；熱脹系數(shù)小，能適應(yīng)高溫腐蝕性環(huán)境。
3、耐磨損性能好，粘接強(qiáng)度高；附著力好，抗沖擊。
4、固體含量高， 一次涂膜厚；施工方便、簡(jiǎn)單，質(zhì)量容易保證，缺陷部位易修補(bǔ)，涂層防護(hù)壽命長(zhǎng)達(dá)8年以上。
5、涂層常溫固化，干燥速度快，施工性能好；具有優(yōu)良的物理機(jī)械性能、電性能、粘結(jié)性能。
三、產(chǎn)品參數(shù)

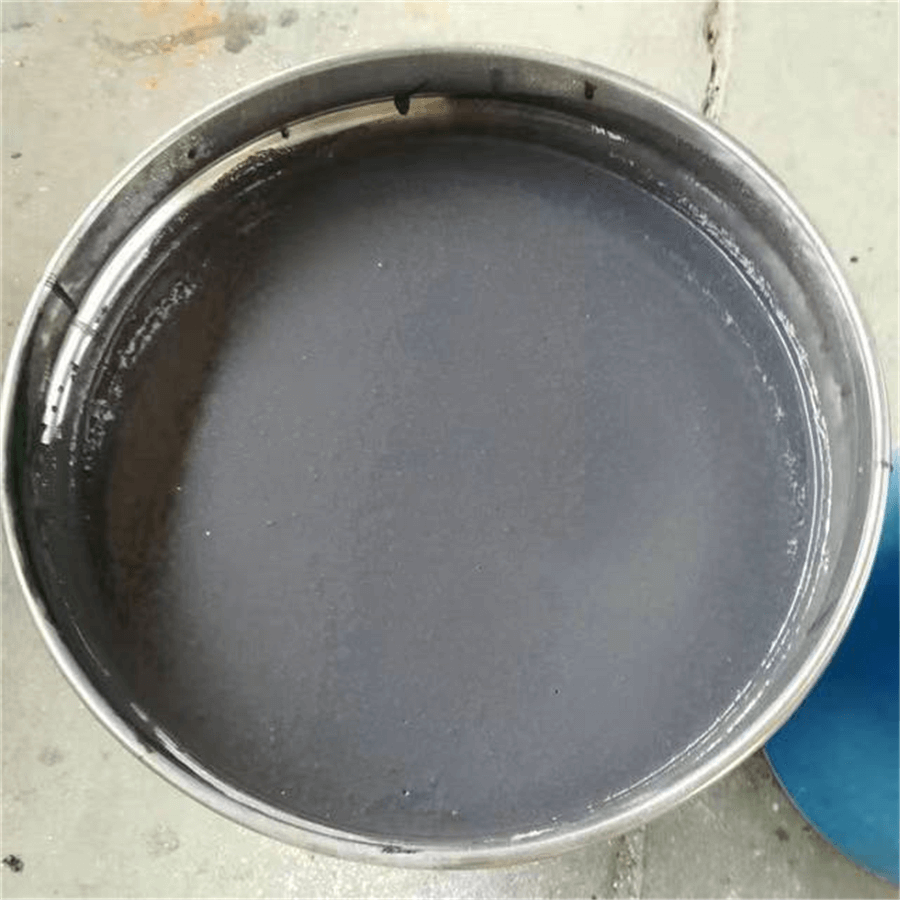

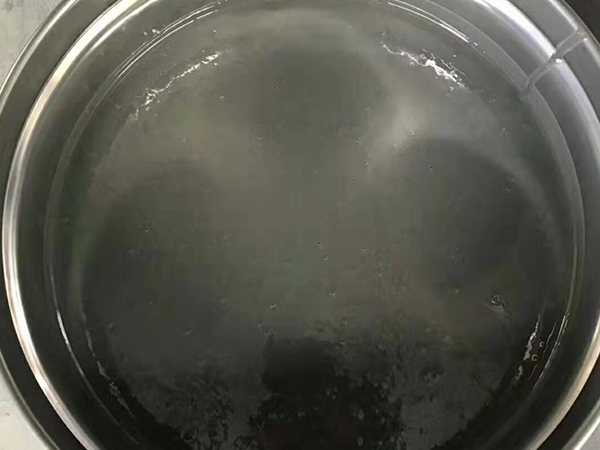

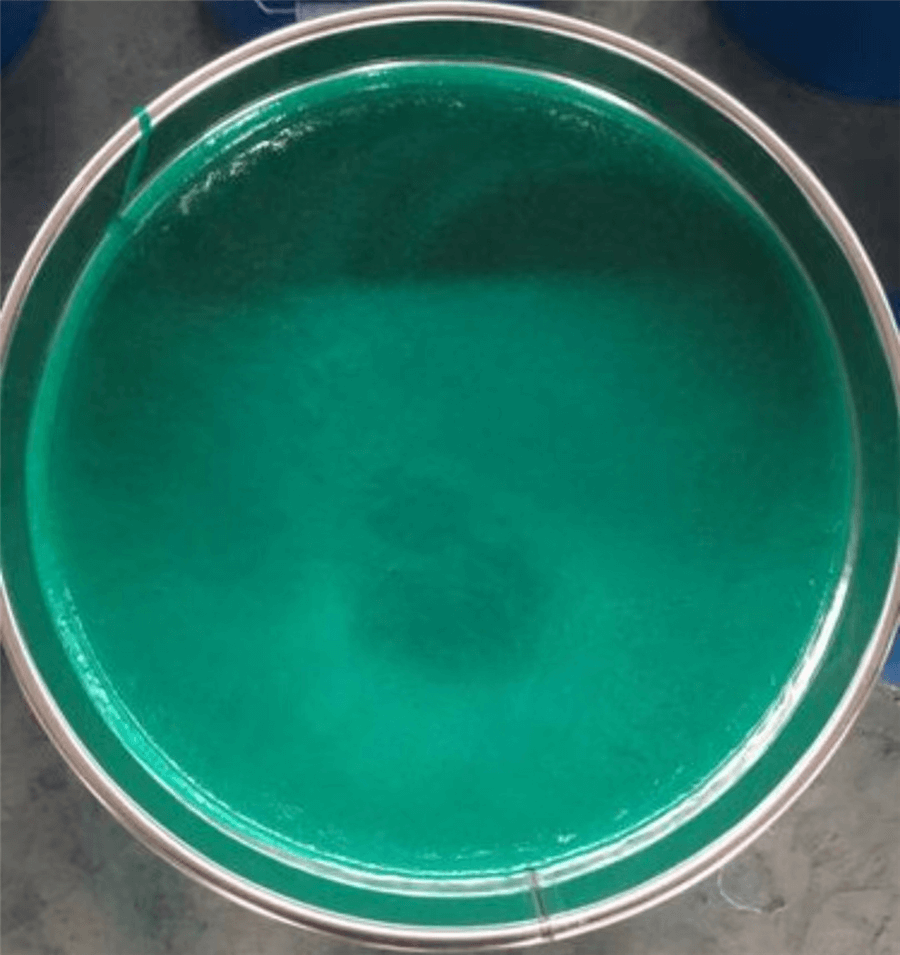

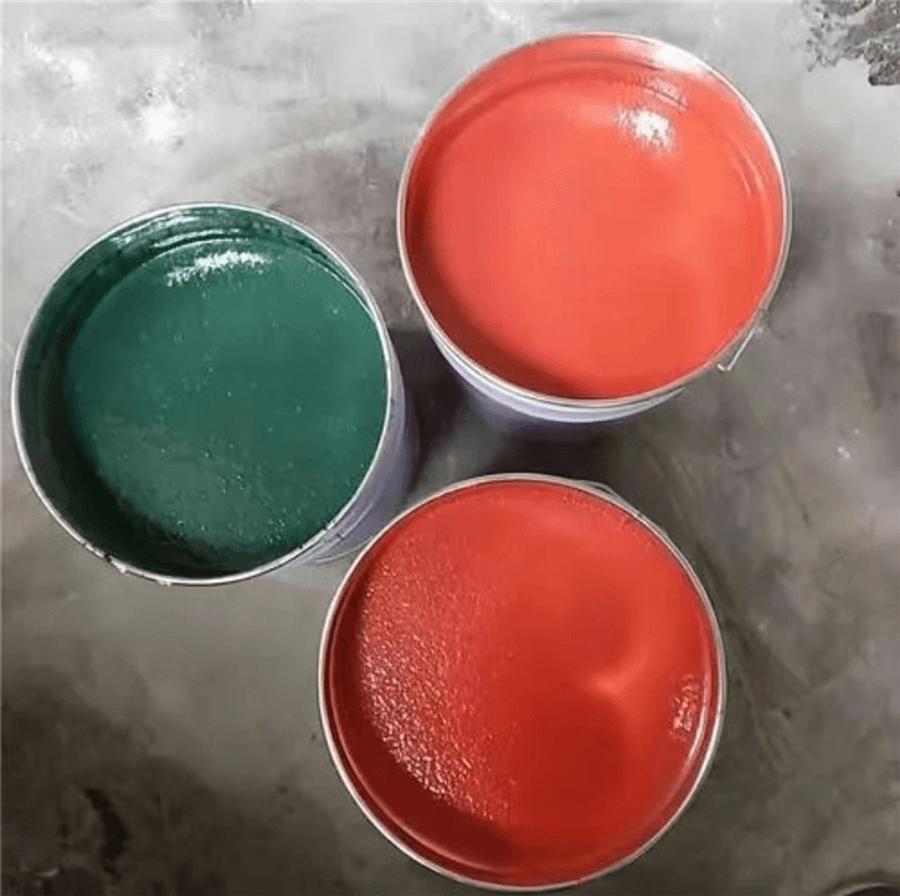

1、產(chǎn)品外觀及顏色：粘稠漿料糊壯物，綠色、灰色、鐵紅色或定制色
2、型 號(hào)：薄漿型、厚漿型（ABC三組份）
3、適用底材：鋼結(jié)構(gòu)、混凝土、水泥砂漿層的外表面等
4、配合比例：A（漆料）：B（促進(jìn)劑）：C（固化劑）= 100 :（1.5-2.0） :（1.5-2.0）
5、應(yīng)用環(huán)境溫度：中溫乙烯基防腐涂料耐溫 氣態(tài)：≤120℃ 液態(tài)：≤100℃ 高溫乙烯基防腐涂料耐溫 氣態(tài)：≤200℃ 液態(tài)：≤150℃
6、涂膜厚度:（㎡/遍）薄漿型干膜：≤50-60um, 濕膜≤80-100um 厚漿型干膜：≤100um, 濕膜：≤120um
7、理論用量:（㎡/遍）薄漿型：0.3kg，厚漿型：0.6kg
8、施工方式：輥涂、刷涂
9、干燥時(shí)間：(25℃)表干：≤6h，實(shí)干：≤24h，硬干：≤7d（漆膜完全固化）
10、涂裝間隔：≥24h，≤7d
11、包裝規(guī)格：（桶）25kg
12、配套用漆：乙烯基酯樹脂類、乙烯基酯玻璃鱗片膠泥、乙烯基酯玻璃鱗片涂料
四、適用范圍

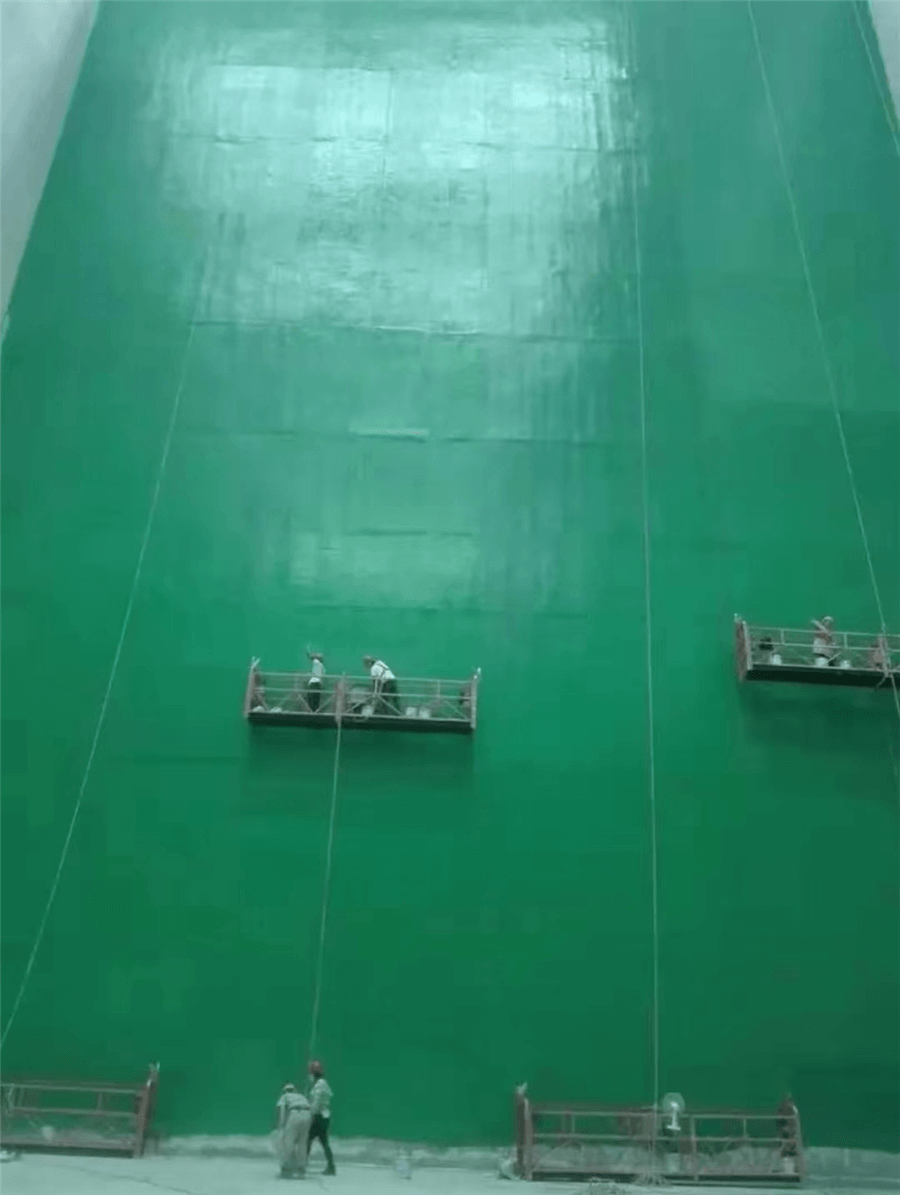

本產(chǎn)品廣泛適用于各種酸、堿、鹽、溶劑等化學(xué)反應(yīng)管道襯里、煤氣罐、貯罐、貯槽、海洋石油平臺(tái)、船泊、電力等工業(yè)設(shè)施?？捎糜谖鬯?、垃圾貯存池、滲濾液池、排水溝、混凝土及水泥砂漿等表面構(gòu)筑物?？捎糜跓煔饷摿蛳到y(tǒng)中的脫硫、脫硝、脫白、除塵、煙囪、煙道及化工容器、設(shè)備等耐腐蝕的襯里。
五、施工要點(diǎn)
1、施工溫度宜在5-35℃之間，濕度不大于85%，待涂表面周圍溫度應(yīng)高于3℃以上。
2、用于鋼鐵類：噴砂除銹Sa2.5級(jí)以上。
3、用于混凝土類：表面要求干燥、平整，無浮漿、油污、粉塵等其它雜物。裂縫、凹坑、蜂窩麻面等應(yīng)采用本公司配套樹脂膩?zhàn)优镀秸婧什怀?%。
4、打開包裝桶后，先將促進(jìn)劑按配比要求添加后，攪拌均勻；然后在加入適當(dāng)固化劑攪拌均勻至無色差后即可使用。
5、涂刷應(yīng)均勻，不得漏涂及流掛。
6、上道涂膜固化后，在涂刷第二道，涂刷方向應(yīng)和上道相垂直。
7、下道面漆涂裝完工后，需自然固化7d后方可投入使用；如環(huán)境溫度低于5°C時(shí)，應(yīng)適當(dāng)延長(zhǎng)。
六、注意事項(xiàng)
1、乙烯基防腐涂料為易燃物品，應(yīng)存放在干燥、通風(fēng)、陰涼處，嚴(yán)禁雨淋、暴曬和接近火源。
2、促進(jìn)劑與固化劑混合有爆炸危險(xiǎn)，注意應(yīng)將促進(jìn)劑和固化劑分開儲(chǔ)運(yùn)，嚴(yán)禁將促進(jìn)劑和固化劑直接混合。
3、由于溶劑有揮發(fā)性，施工期間不得吸煙，遠(yuǎn)離明火，并采取強(qiáng)制通風(fēng)。
4、施工期間應(yīng)做好個(gè)人防護(hù)，佩戴橡膠手套、防護(hù)服、護(hù)目鏡等防護(hù)用品。
5、嚴(yán)禁漆料及促進(jìn)劑、固化劑與皮膚接觸，如不慎濺入皮膚及眼睛，應(yīng)及時(shí)用清水沖洗干凈。
6、本產(chǎn)品儲(chǔ)存期為25℃以下3個(gè)月，超過儲(chǔ)存期的產(chǎn)品，如不凝聚， 經(jīng)技術(shù)指標(biāo)檢驗(yàn)合格后可繼續(xù)使用。
